强得力QDA60系列折返电动缸

强得力QDA60系列折返电动缸

电动缸电动缸又叫作伺服电动缸、电动执行器、电动滑台、直线滑台、工业机械手臂等,是将伺服电机与丝杠一体化设计的模块化产品,将伺服电机的旋转运动转换成直线运动,同时将伺服电机优点-精确转速控制,精确转数控制,精确扭矩控制转变成-精确速度控制,精确位置控制,精确的力控制;实现高精度直线运动系列的全新革命性产品。

电动缸的组成

电动缸的结构比较简单,主要包括驱动机构、减速装置、直线传动机构和机构四大部分。
驱动电机类型:直流电机、交流电机、步进电机、伺服电机等。
减速装置:一般为齿轮减速、蜗轮蜗杆、行星齿轮、谐波减速
直线传动机构:梯形丝杆、滚珠丝杆、滚柱丝杆、滑动导轨。

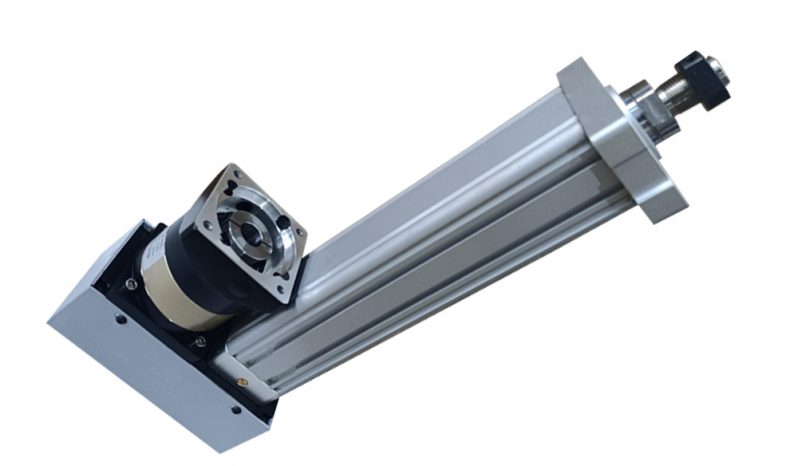

强得力QDA60系列伺服电动缸简介

强得力QDA60系列伺服电动缸是广宏推出的一款小型电动缸,QDA60的刚性结构可以承受500KG,可以和市面上的步进电机和伺服电机相匹配。
根据不同客户的要求,搭配也不一样。

应用领域

伺服电动缸应用于军工行业,如军工航空、雷达车辆等   伺服
电动缸应用于娱乐行业,如动感座椅、健身器材、模拟赛车、娱乐9D设备、VR娱乐设备等
伺服电动缸应用于工业行业,如橡塑设备、电子组装设备、手机装配设备、伺服压力机、整盘充填机、生产线自动化等
伺服电动缸应用于汽车行业,如汽车模具压装设备、零件压装设备等

Engine
类型 折返型
行程 30-1200mm可选
推力 最大500KG
螺杆直径 16
导程 5-10
电机安装方式 直接安装
电机品牌 各品牌伺服电机/步进电机
Performance
电机功率 200W/400W/750W
减速比 3/4/5/7/10
Transmission
磁簧开关数 1-3个
重复定位精度 ±0.02
安装图片

强得力QDA60伺服电动缸安装图纸
强得力QDA60伺服电动缸安装图纸

强得力QDA60伺服电动缸安装图纸
强得力QDA60伺服电动缸安装图纸

电动缸图纸下载

广宏推出的产品资料库。包含的 2D 和 3D 图纸,可以应用于当今绝大多数 CAD 系统。

通过这些图纸,您可以轻松确定电动缸型号。
